Воссоздание рабочего колеса насоса с высокой точностью

Растёт спрос на обратное проектирование — и мы готовы показать, как это работает на практике. Рассказываем о реальном проекте: воссоздание рабочего колеса насоса, от точных замеров до готовых чертежей. Результат — деталь, которая полностью соответствует оригиналу и обеспечивает максимальный КПД оборудования.

Задача

Рабочее колесо — одна из ключевых деталей насоса. От качества его воспроизведения напрямую зависит эффективность работы всего агрегата: даже небольшие отклонения могут снизить КПД и привести к дополнительным затратам.

Наши специалисты выполнили полный цикл обратного проектирования рабочего колеса насоса:

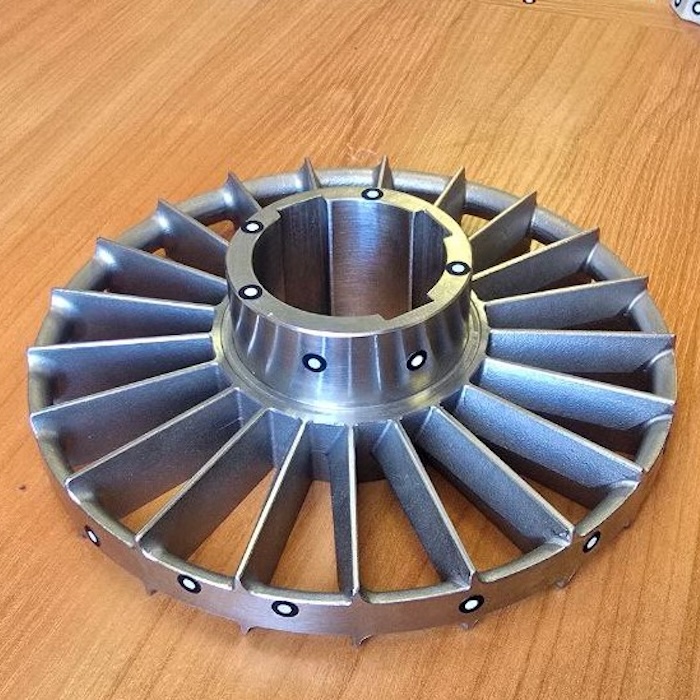

1. Точные измерения и 3D-сканирование. С помощью высокоточного оборудования были зафиксированы все необходимые размеры детали.
2. Анализ материалов и технологий. Определены исходный материал, способ механической обработки и требования к качеству поверхности.

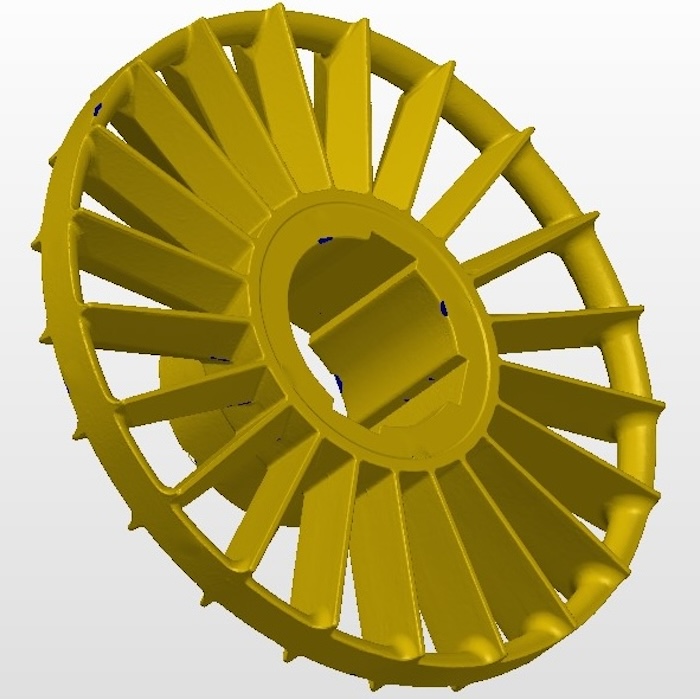

3. Создание цифровой модели. На основе полученных данных разработаны детализированные 3D-модели — они позволяют увидеть будущую деталь со всех сторон и внести корректировки ещё до запуска производства.
4. Подготовка документации. Созданы полные комплекты чертежей, необходимые для изготовления рабочего колеса на производстве.

Полученная модель и чертежи позволяют изготовить рабочее колесо, которое:

• полностью соответствует оригиналу не смотря на износ образца;
• обеспечивает заявленный КПД насоса;
• готово к серийному производству.

Высокое качество работы обеспечили два ключевых фактора:

• Высокоточное оборудование. Мы используем современные инструменты для измерений и 3D-сканирования, которые исключают ошибки на этапе сбора данных.

• Квалифицированный персонал. Наши инженеры обладают многолетним опытом в области обратного проектирования и знают все нюансы работы с деталями и узлами промышленного оборудования.
