мобильный райберовочный станок пардус psw-bq100

В мае этого года нашей командой был успешно реализован проект поставки станка для райберовки отверстий под призонные болты соединения полумуфт рабочего колеса и валопровода гидротурбины.

Одними из ключевых требований технического задания на подбор оборудования
были:

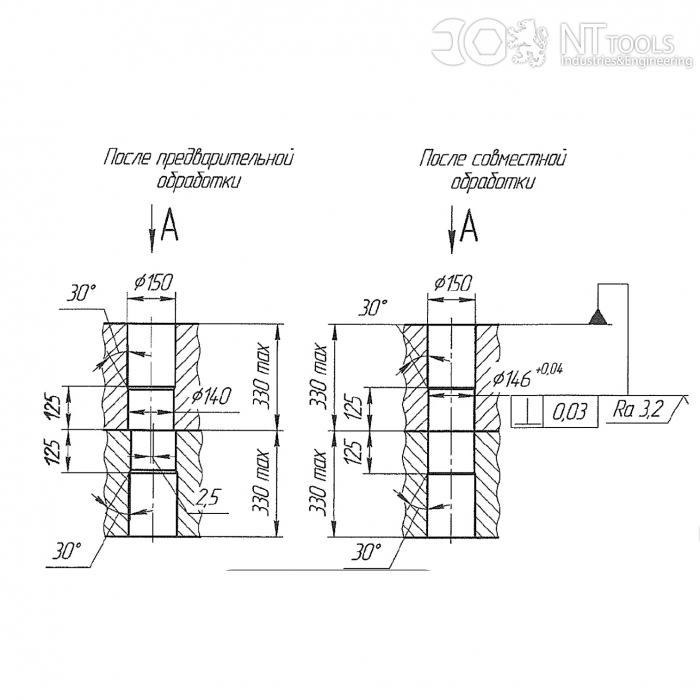

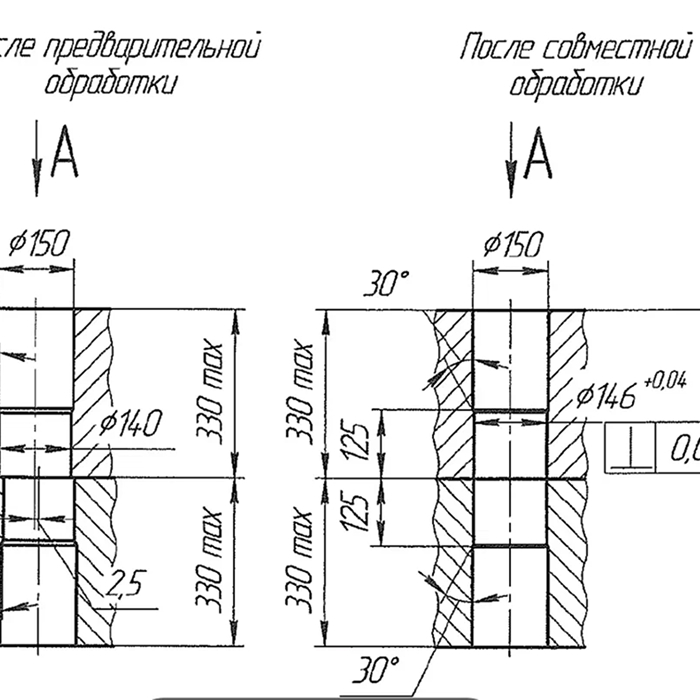

1. Возможность консольной расточки отверстий диаметром от 135 до 165 мм на глубине 660 мм с допустимым отклонением по циллиндричности не более 0,04 мм.
2. Крепление станка осуществляется на соседние от обрабатываемого отверстия, при перестановке опорная поверхность станка автоматически выставляется на обрабатываемом изделии с погрешностью по перпендикулярности относительно оси обрабатываемого отверстия не хуже 0,05 мм.
3. Требуемый равномерный съем - не менее 1 мм на проход.

Также имелись габаритные ограничения обрабатываемого изделия, что нужно было
учесть при разработке конструкции станка.

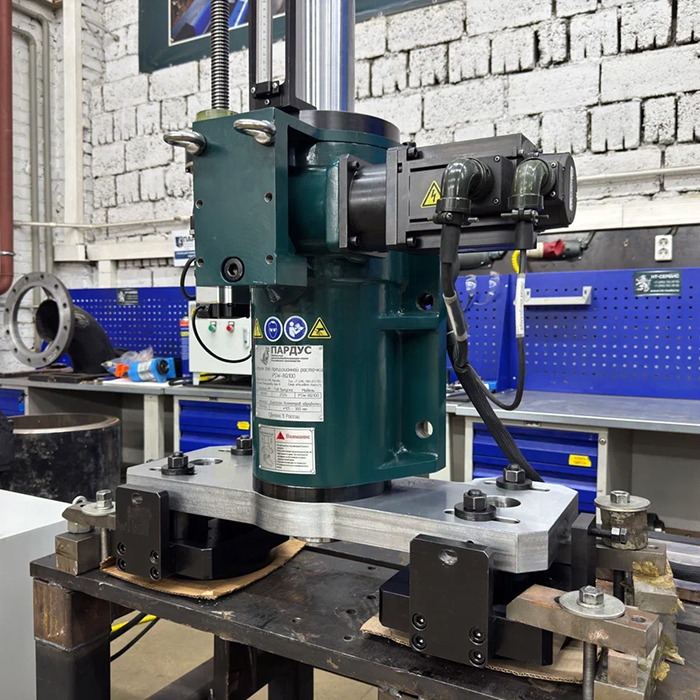

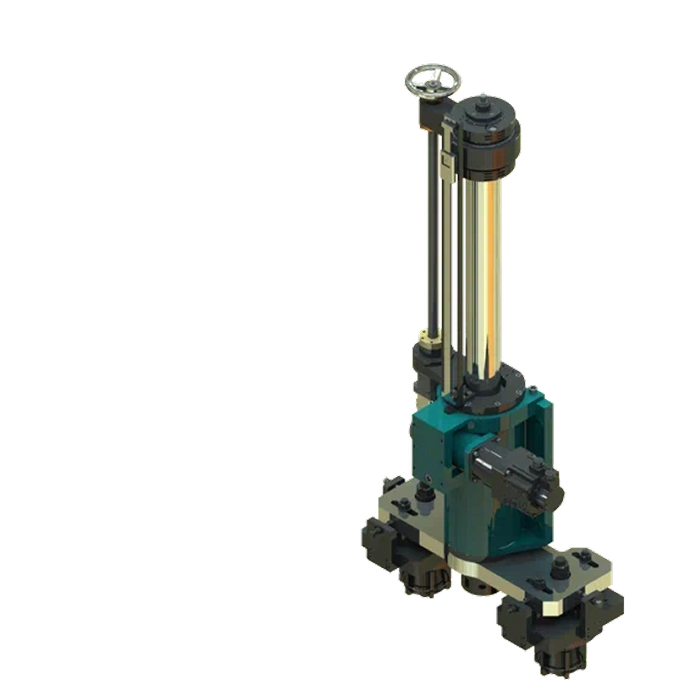

Для решения данной задачи нами был разрабтан мобильный райберовочный станок

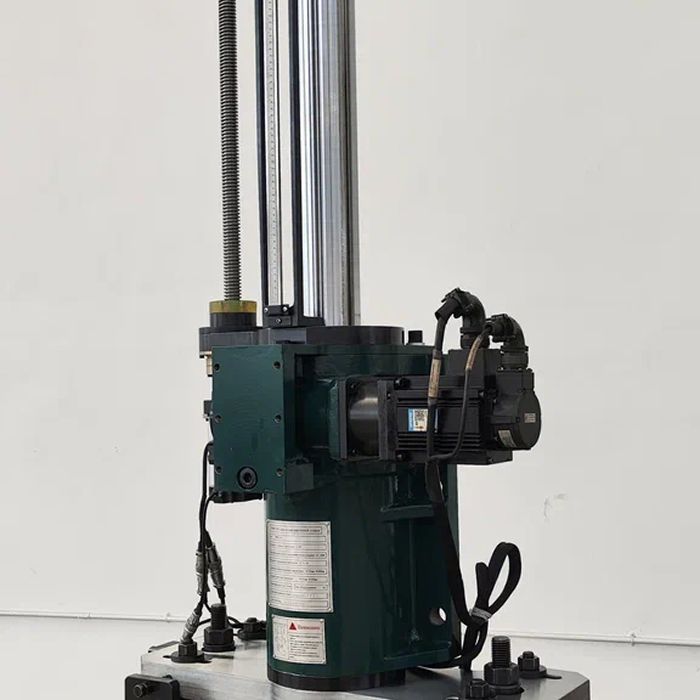

ПАРДУС PSW-BQ100 с характеристиками:

• Диапазон диаметров расточки: 105-300 мм;
• Диаметр расточной штанги: 100 мм;
• Длина расточной штанги: 1500 мм;

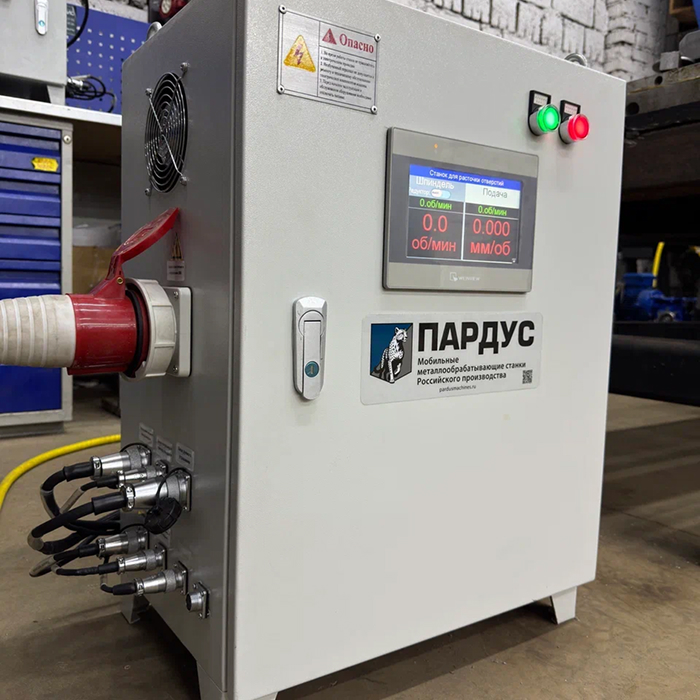

• Привод вращения: Электрический сервомотор 3 кВт;
• Осевой ход (глубина обработки): 700 мм;
• Привод подчи: Электрический сервомотор 0,75 кВт;
• Квалитет точности обработки по ГОСТ 25347-82: Н5;
• Шероховатость после токарной обработки: Ra 1.6 - 0.8.

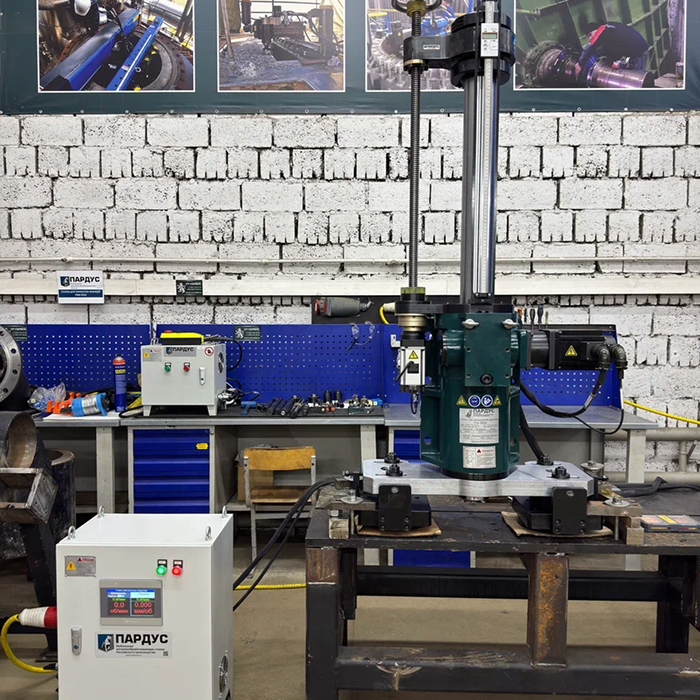

Для станка была разработана специальная монтажная база с прецизионными опорами,
которая обеспечила выполнение требования ТЗ по точности перестановки.

По результатам приемо-сдаточных испытаний были получены следующие результаты после расточки:

• отклонение от размера обработки не хуже 0.01 мм;
• цилиндричность обработанной поверхности на всей длине не хуже 0.01 мм;
• круглость обработанной поверхности не хуже 0.005 мм;
• шероховатость обработанной поверхности не хуже Ra1.

Таким образом, применение станка BQ-100, благодаря скорости монтажа и юстировки,
высокой производительности и точности обработки, существенно повысит скорость и
качество работ по производству и ремонту энергетического оборудования.
